...Ce modèle va remplacé dans le futur l'Easy Star...

.

.

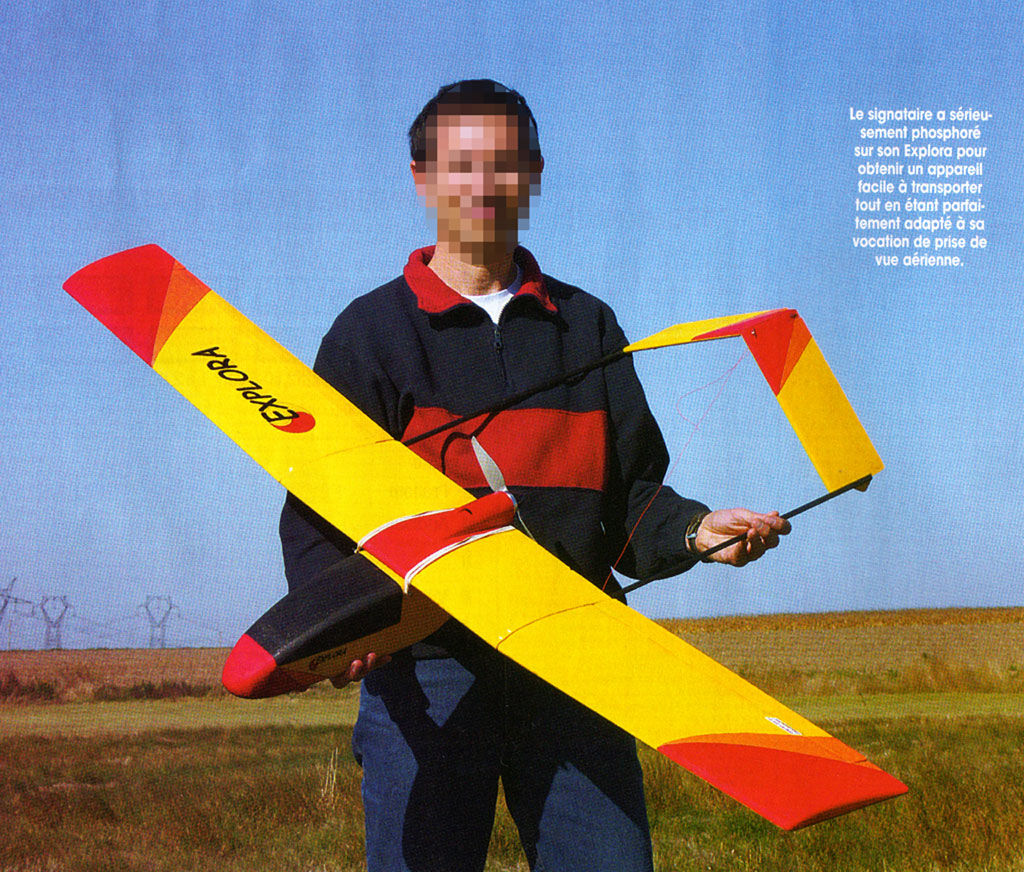

Une vue du modèle terminé avec son concepteur...



   Photo de la revue...Modèle Magazine n° 689

.

.

.

 La vidéo (source internet), qui montre la construction du modèle et le vol...





CRACTERISTIQUES:

Envergure: 1450mm

Longueur:   1000mm

Corde:          200mm Profil clark y

Surface:          29dm

Masse:           850 gr (avec l'APN)

Charge alaire:  29,3g/dm Servos 4 micros de 9gr







                    Youpi adore... l'EASY STAR...

-Avec plus de 200 vols et 100 vidéos ? en moyenne de 6', il a droit à la retraite !

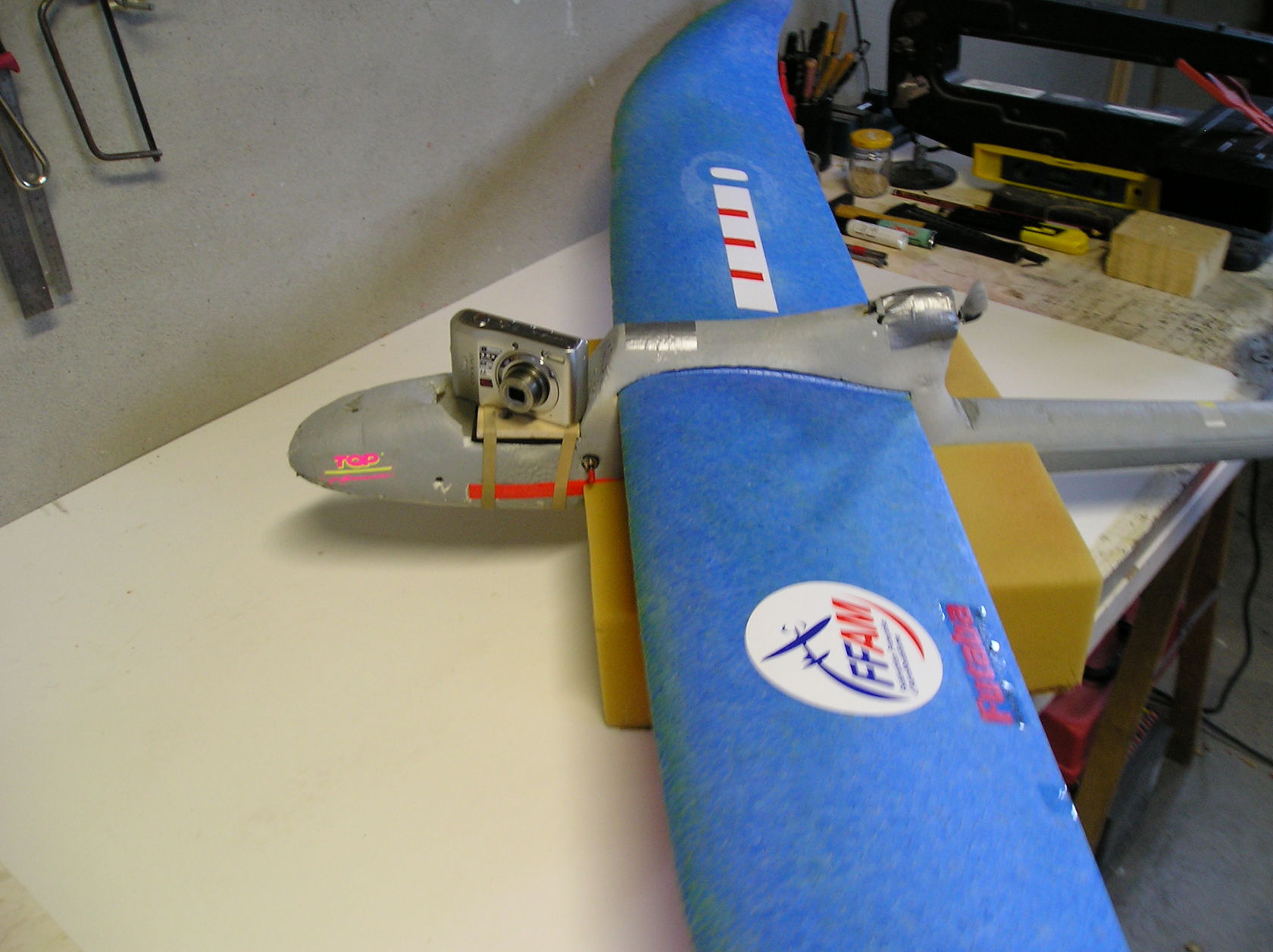

                     Voici le modèle avec l'A.P.N...



 Petit rappel:

C'est un motoplaneur électrique en EPP...plus d'infos   ICI



-L'Explora est de même conception que l'Easy Star, à savoir, moteur propulsif, avant dégagé, aile au dessus du fuselage, etc...







                     La  REVUE qui en parle...

                          Modèle Magazine n°689.



Avec l'article et le plan encarté





                                          LE PLAN...

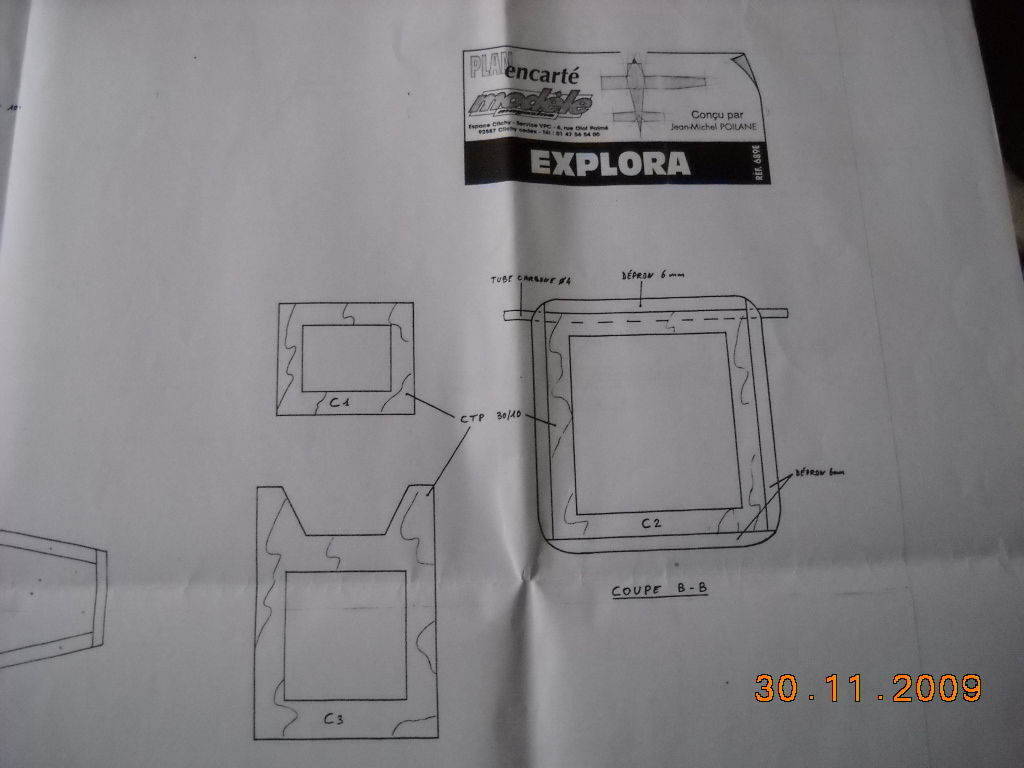

Une vue des couples...du fuselage en ( ctp )

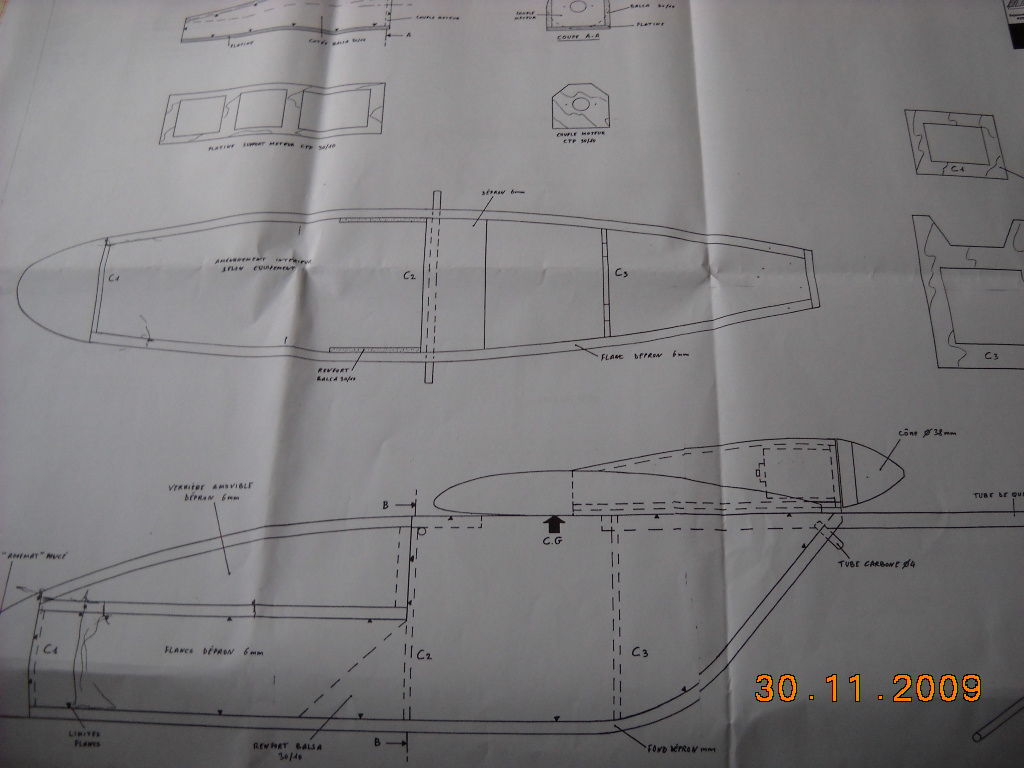

Une vue du fuselage... en Dépron de 6mm.

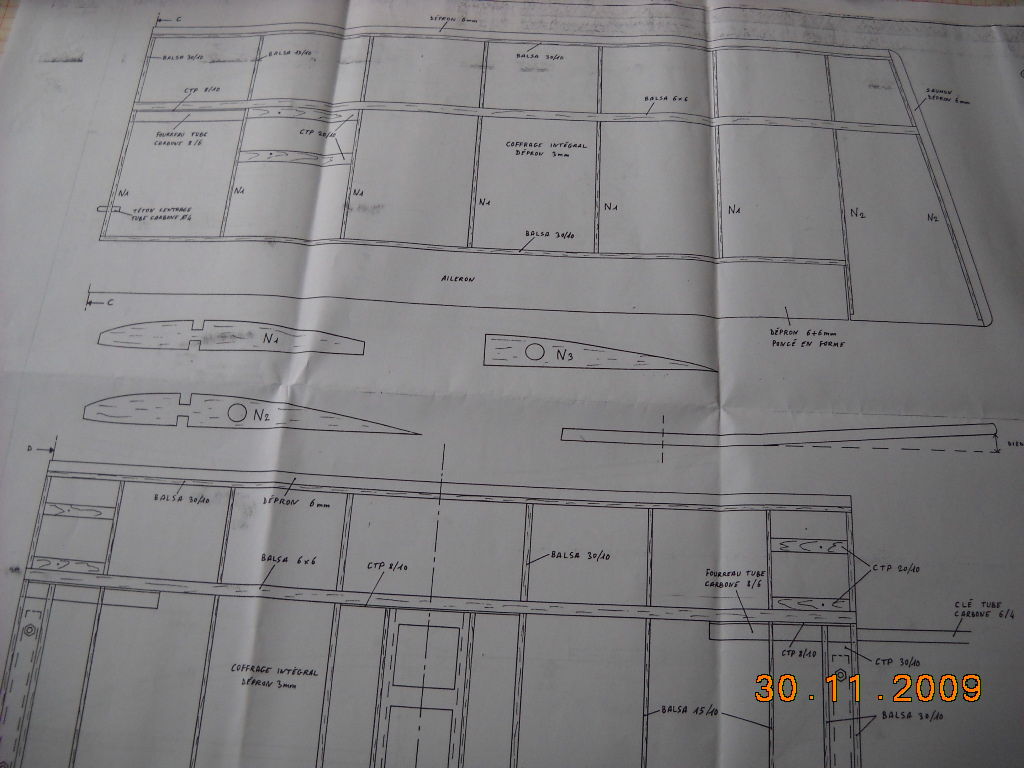

Une vue de l'aile...

(construite en balsa sauf le coffrage, qui est en dépron de 3mm)



 -Je mettrais dans le blog les différentes phases de cette construction.





                                  POUR INFO....

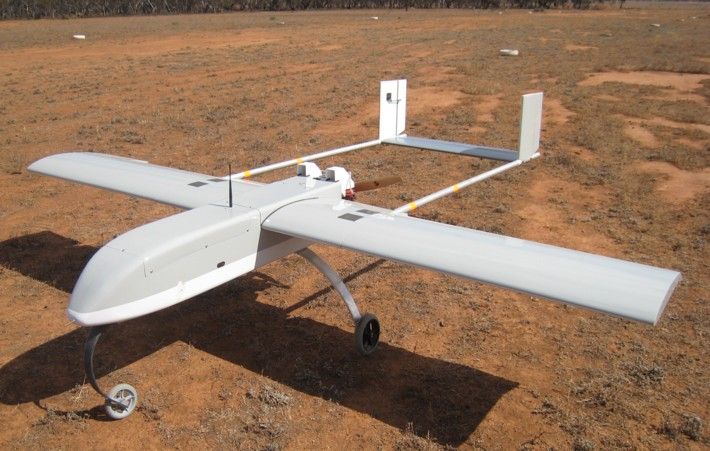

 Voici un drone militaire... il y a ressemblance ? NON ! celui-ci à un train d'attérrissage...peut-être que je vais en faire un aussi, à voir.





                                   LA CONSTRUCTION:



- Celui de la revue est en grande partie en dépron (coffrage, fuselage), sauf quelques pièces qui sont en Balsa, ctp (couples, nervures,  longerons), et du carbone pour les poutres supportant l'empennage en V inversé.

- Le mien sera en balsa et contreplaqué de la  construction traditionnelle...

- Il faut juste bien choisir son bois (poids).

-Mais cela n'a pas trop d'importance pour ce que je veux en  faire, il sera par contre moins sensible au vent...





                                     Projet en STBY

                                                                                      à suivre...
